　　一.前言

　　潔凈室的氣流速度/換氣次數，一直是潔凈室設計中受到關注的問題，隨著潔凈室污染源的控制效果增加及末級過濾器效率的提高等，對有關規范、導則等提出的推薦或參考值是否偏于保守，已有不少討論;FFU在應用中人們擔心的噪音、損壞維修等問題已在實踐中得到解決，隨著FFU的不斷改進，對是否采用FFU回風系統也是個熱點：懸浮分子污染(AMC)的控制在微電子及IC工業中已日益提到日程上來，受到關注。以下是凈化工程公司對這些問題的情況分別作歸納和分析。

　　二.氣流速度

　　2.1有關推薦或參考值的應用

　　潔凈室內一定潔凈度下氣流速度的確定，隨潔凈室用途等具體情況而異，它不僅受室內發塵量及過濾器效率還受其他因素影響，就工業潔凈室而言，影響潔凈度及選擇氣流速度的因素主要是：

　　(1)室內污染源：建筑物組件、人員數量及操作活動、工藝設備、工藝材料及工藝加工本身等都是塵粒釋放源，根據具體情況而異，變化很大;

　　(2)室內氣流流型及分布：?jiǎn)蜗蛄饕缶鶆颉⑵降鹊牧骶€，但會受到工藝設備布置和位置變動及人員活動情況等的干擾形成局部渦流;而非單向流要求充混合，避免死角及溫度分層;

　　(3)自?xún)魰r(shí)間(恢復時間)的控制要求：潔凈室中事故釋放或帶入污染物或空氣氣流的中斷或正常操作時的間歇性對流氣流或人及設備的移動等都會造成潔凈度的惡化，恢復到原來潔凈度的自?xún)魰r(shí)間決定于氣流速度;對自?xún)魰r(shí)間的控制要求取決于此時間框架內(惡化的潔凈度下)，對產品生產的質量及成品率影響的承受能力;

　　(4)末級過濾器的效率：在一定的室內發塵量下，可采用較高效率的過濾器以降低氣流速度;為節能應考慮采用較高效率的過濾器，并降低氣流速度，或采用較低效率的過濾器并采用較高的氣流速度，以求流量與阻力的乘積最小;

　　(5)經濟性考慮：過大的氣流速度造成投資及運行費用的增加，合適的氣流速度為以上諸因素合理的綜合，過大往往不必要，亦不一定有效果;

　　(6)對潔凈度要求低的潔凈室，有時換氣次數決定于室內排熱的要求。以上因素，皆很難量化，只能分析對比并估計。因此在工程應用中，對潔凈室的氣流速度往往參照有關規范、導則等的推薦或參考值，再按具體情況估計以上各影響因素進行綜合考慮后確定。氣流速度用于單向流潔凈室;非單向流潔凈室宜用換氣次數，因?yàn)槠錃饬魉俣入y于測準;亦有用末級過濾滿布率來反映的，可用于各種氣流流型的潔凈室，一般滿布率100%相對于流速0.5m/s(100fpm)，25%相對于0.125m/s(25fpm)。當前有關規范、導則等的推薦或參考值見表1。

　　注：1、ISO14644-4對于氣流速度/換氣次數是明確作為參考資料的，表中所列僅適用于微電子及IC工廠;對制藥廠只列ISO5級氣流速度>0.2m/s，對ISO6～8級皆未列出參考值。 2、(M)指混合流，N指非單向流;*指對污染源已采取有效的隔離措施的潔凈區。 表1中有關氣流速度和換氣次數的推薦或參考值，應該說是經驗的反映。如ISO/DIS14664-4提出的數值皆明確適用于那類潔凈室的;IEST的推薦值亦是被一些權威機構認為僅適用于半導體工廠。由于具體情況變化較大，有的經驗值可能已不適合當前的室內塵源控制措施及過濾器效率提高的情況。

　　2.2對有關推薦或參考值的討論近年來不少人通過實驗認為這些推薦或參考值過于保守，其論點可歸納為：

　　(1)潔凈室內氣流的橫向擴散只在甚低的流速下才有可能，單向流在合理的氣流組織下，流速0.05～0.1m/s就足夠帶走污染物，在此流速下亞微米粒子的擴散性能遠低于對流性能;而大于0.36m/s的氣流速度反而易千百萬渦流，引起污染物的再卷入。因此，潔凈室的理想自?xún)魰r(shí)間Tr=體積/流率，到一定值后由于污染物的再卷入，再增大氣流速度，實際的Tr并不再有明顯的減少。

　　(2)末級過濾器的效率對潔凈度的影響是值得起注意的。有的氣流速度/換氣次數推薦或參考值對末級過濾器效率提高的因素往往沒作考慮。當前HEPA/ULPA的效率從99.67%、99.99%、99.999%、99.9995%直至8個9以上都可選擇。其效率對氣流速度的影響除以上已提及外，以下方面亦值得引起注意，在非單向流情況下，按衡釋原理的潔凈室內含塵濃度穩定公式可以得出： (a)室內發塵量較高時，末級過濾器效率的變化對潔凈度影響甚微，因此在這種情況下，過高的過濾效率是無必要的。 (b)室內發生塵量較低的情況下，采用低的氣流速度下，末級過濾器效率的變速器變化，對潔凈度的影響增大。以上情況可以引用的圖1a～1c看出。 作圖有關數據：新風進末過濾器前的含塵濃度1.75×106個/m3 室內發生量:G1=350個/m3.min G2=3500個/m3.min G3=35000個/m3.min G4=350000個/m3.min 新風量對于全空氣量的比率0.03 當前有的IC工廠其ISO5級(0.3μm)的潔凈室，采用FFU系統,帶ULPA(99.9995%,0.12μm)，出口風速為0.38m/s，其滿布率為25%，這樣室內平均氣流速度為0.095m/s，在各有關推薦或參考值的下限下。此潔凈室的工藝加工在微環境內潔凈室內的人員亦較少，可以認為潔凈室內發生較低，這種情況下采用低的氣流速度可能是可取的。據報道，目前IEST對潔凈室內氣流速度推薦值的下限有所降低，如： ≤ISO5級：氣流速度0.2～0.5m/s; ISO6級或5級(非單向流);換氣次數>200次/h; ISO7級：換氣次數20～200次/h; ISO8級：換氣次數2～20次/h。

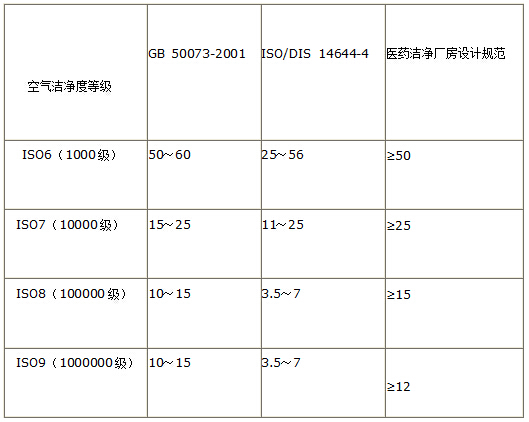

　　我國《潔凈廠房設計規范》(GB 50073-2001)規定不同級別的非單向流潔凈室送風量的計算所需的換氣次數，如下表所示：
